Сооружение подиума с выдвижной кроватью. Владимир Усов

развернуть

Со слов автора. Добрый день! Меня зовут Владимир Усов. Мне 37 лет. Проживаю в Приднестровье, г. Тирасполь. Сразу хочу извиниться за сильно длинное описание, но пишу как есть.

Всё началось с решения немного обновить комнату старшей дочери... просто косметический ремонт не устраивал. Хотелось что-нибудь необычное. Побродили по интернету и решили остановиться на варианте зонирования пространства комнаты. Ну что можно придумать в комнате с размерами 3,6 на 3,3 м. Решили что сооружение подиума с выдвижной кроватью будет отличным выходом... Во всех описаниях, которые мы просмотрели и на всех фотографиях подиум выполнен из ДСП, или деревянного бруса. В принципе неплохо, но очень большой расход материала - ЛДСП.



Сооружение подиума с выдвижной кроватью. Владимир Усов



Моей старшей дочери уже 14 лет – подросток. С подружками будет естественно собираться на этом подиуме... Младшая растёт – уже 10 месяцев, активно ползает везде... может заползти и под подиум... Поэтому решил – конструкция должна быть очень прочной и безопасной, скорее всего рамной и лёгкой (также и в разборке). Немного посидев и посчитав, сделал в PRO100 следующий чертёжик.



Сооружение подиума с выдвижной кроватью. Владимир Усов



После завершения в комнате косметического ремонта – наклейки обоев, утепления окна, выравнивания пола и настила ламината, а также установки двери (ничего себе так косметика ;-))) взялся за разметку пола. В местах предполагаемого нахождения опорных частей подиума был наклеен малярный скотч. Затем с помощью рулетки точно вымерял расстояния между предполагаемыми местами установки опор. Ступеньки пришлось подгонять уже в процессе сборки подиума, так как расчёт расчётом, но погрешности всё равно были. Тем более, что их пришлось врезать в подиум под углом... во первых экономили место в комнате, во вторых меньше острых углов.

Всю конструкцию варил и красил у своего кума. У него частный дом – есть где развернуться. В квартире такие подвиги не сильно совершишь. Раму делали из металлического профиля размером 20х30мм. На металлобазе купил профиль, порезал в размер. Так как работали на улице, в феврале месяце, пришлось собрать простой кондуктор для сварки рамок – иначе всю конструкцию повело бы от резкого перепада температуры... Главное - соблюсти везде прямые углы и плоскости рамок в целом. После сварки просверлил отверстия для крепления всех элементов – под мелкие шурупы диаметром 3,5мм., под крепление болтами – 8мм. и 12мм. Конечно, потом, в процессе сборки пришлось досверливать по мелочам. На все черновые - покрасочные работы ушло две недели – было холодно и варили после работы.

Все готовые рамки поместились в легковой автомобиль. Подняли на этаж и провели предварительную сборку, чтобы рассчитать, в каких местах необходимо прикрепиться к стене. К сожалению в наших квартирах абсолютно прямой угол – это роскошь, а идеально выравнивать стены не было ни желания ни средств. Поэтому приходилось подгонять всё на месте.

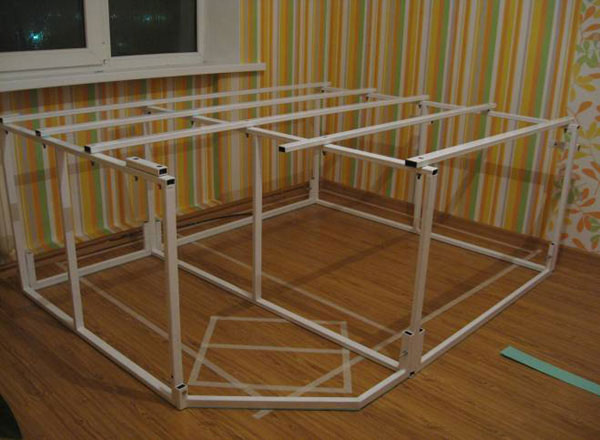

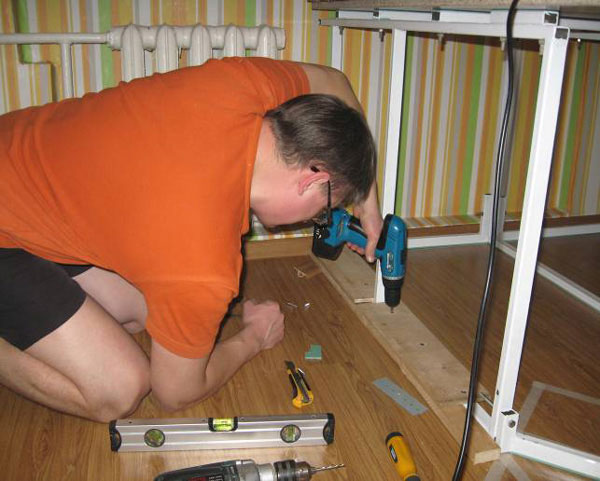

Затем всё разобрали и приварили крепления. Сборку производили уже в квартире, пытаясь всё совместить с наклеенным на пол малярным скотчем.



Сооружение подиума с выдвижной кроватью. Владимир Усов

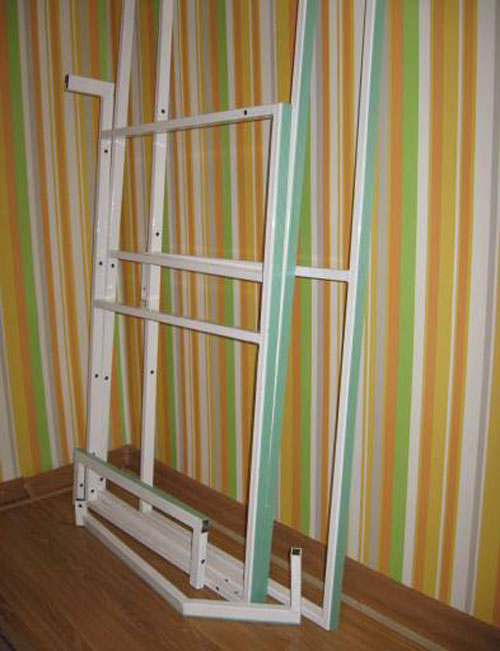

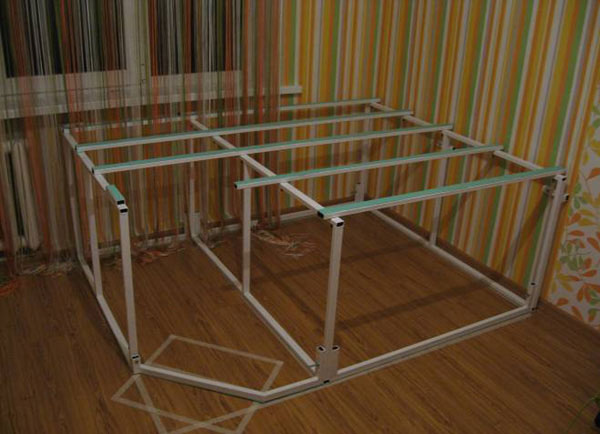

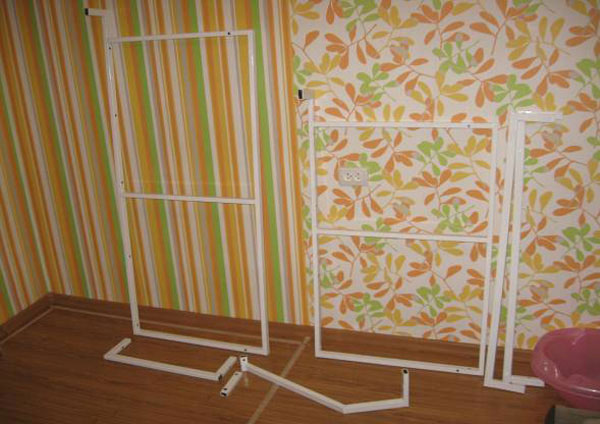

Готовые к сборке элементы подиума...



Сооружение подиума с выдвижной кроватью. Владимир Усов



В принципе всё получилось отлично. Сборка прошла довольно быстро. Конструкция получилась устойчивой и прочной.



Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов

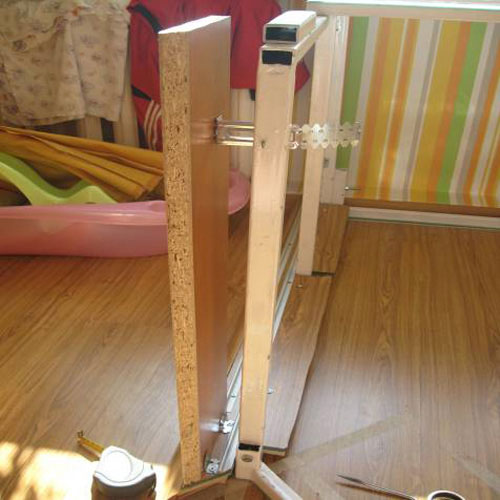

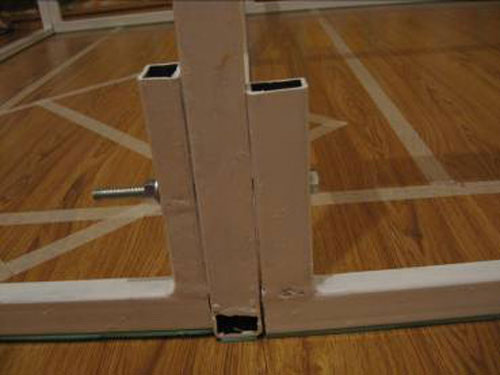

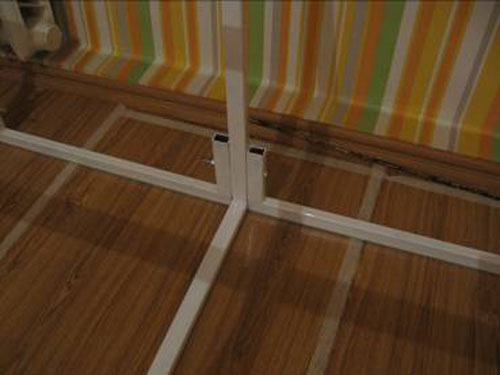

Элементы креплений нижних продольных опор с вертикальными рамками...

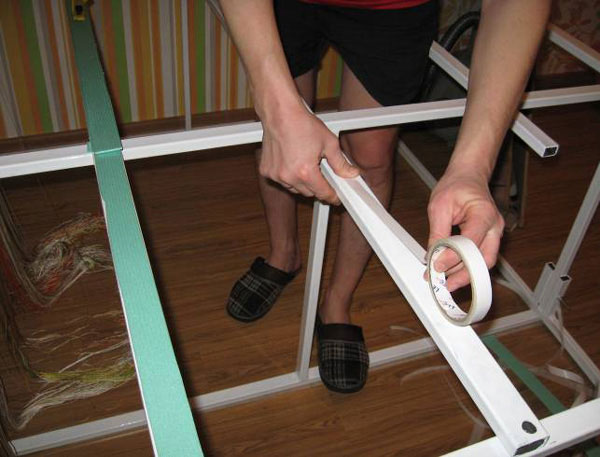

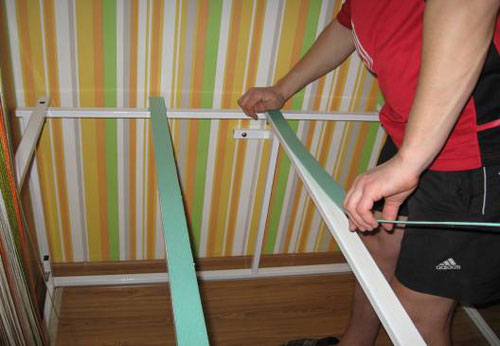

На все опорные элементы рам был наклеен двухсторонний скотч и на него уже полоски шумоизоляционной подложки, вырезанной по размеру, которая осталась после укладки ламината.



Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов



Далее собирались раздвижные дверцы – монтировалось основание под нижние направляющие – две рельсы под ролики, крепились ролики на дверцы, фрезеровались отверстия для ручек. Верхние направляющие пришлось крепить к верхней крышке подиума. Во время подгонки пришлось многократно снимать и ставить крышку на место. Поэтому делал долго, приходилось всё вымерять но многу раз, ну, чтобы дверцы закрывались и чтобы зазоры были минимальными ;-)



Сооружение подиума с выдвижной кроватью. Владимир Усов

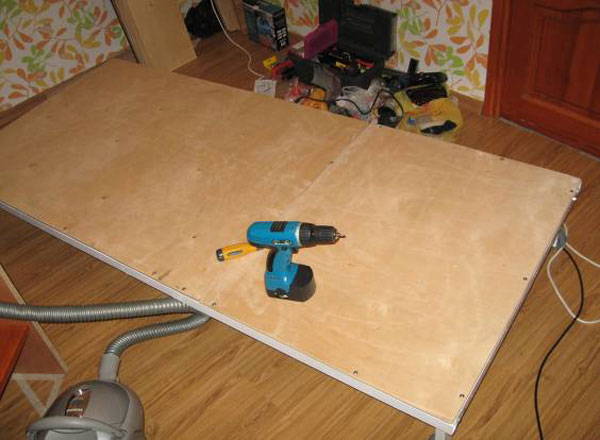

Верхняя плита подиума прикреплена к металлическому каркасу шурупами, которые закручивались снизу, через раму подиума. Видно на фото.



Сооружение подиума с выдвижной кроватью. Владимир Усов

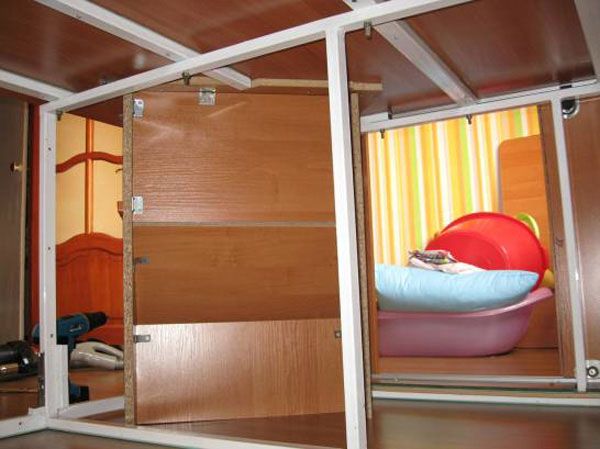

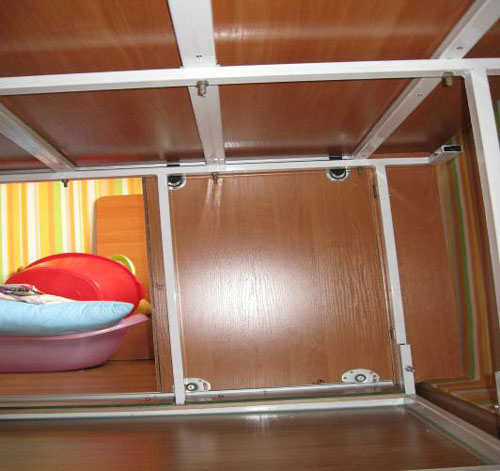

Это вид раздвижных дверей изнутри.



Сооружение подиума с выдвижной кроватью. Владимир Усов



Элемент крепления декоративной боковой части и основа под дверцы... В эту часть с одной стороны упирается одна из раздвижных дверей, а с другой стороны боковая часть ступеней.

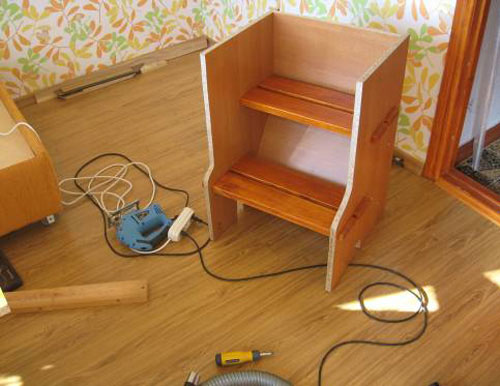

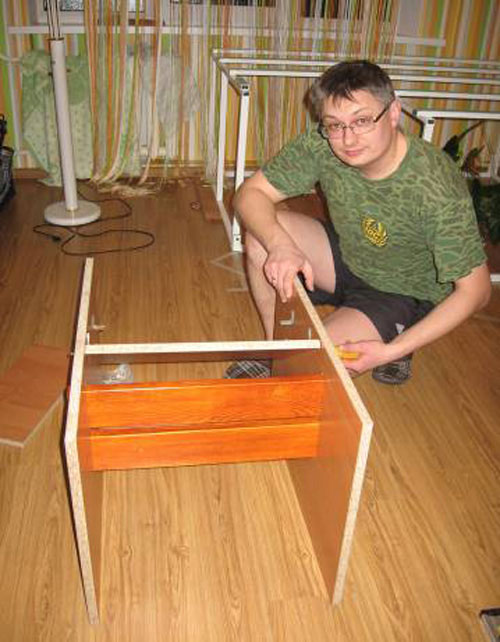

Затем занялся ступеньками. Заготовки под ступени делались заранее. Для боковин использовали ЛДСП 18мм, а для самих ступеней доску из хвойных пород толщиной 20мм. В боковых частях сделал по четыре пропила прямоугольной формы. В них вставил заготовки самих ступеней. Таким образом максимально распределил нагрузку на боковые части.

Для придания жёсткости конструкции все детали соединялись между собой при помощи металлических мебельных уголков и конформатов. Затем уже собранный элемент вставлялся в каркас подиума.



Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов

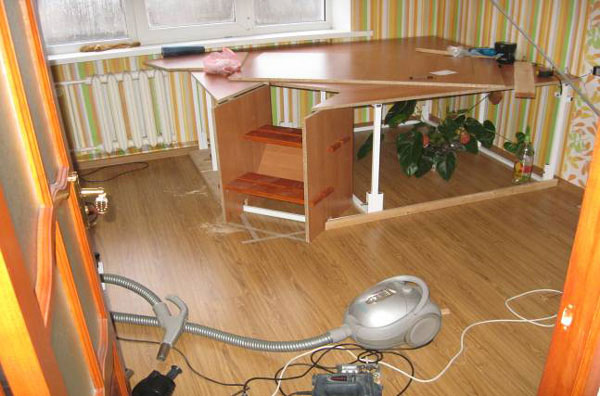

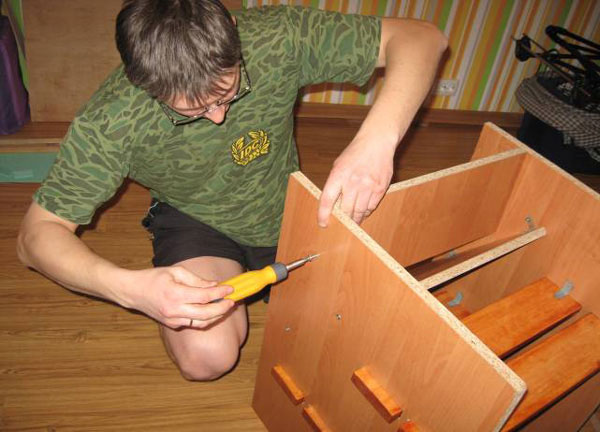

Всю сборку приходилось вести после работы, в вечернее время, шуметь не разрешалось, чтобы не разбудить малышку...поэтому процесс немного затянулся...



Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов



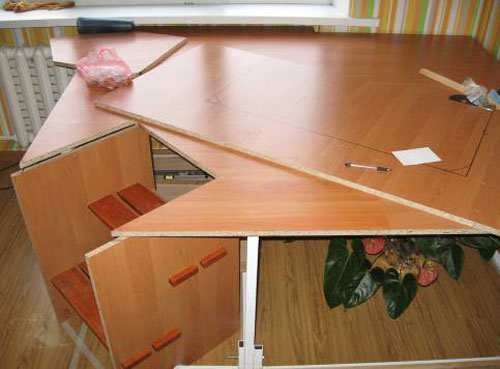

После предварительной примерки обрезал острые углы и выступающие части на ступенях...



Сооружение подиума с выдвижной кроватью. Владимир Усов

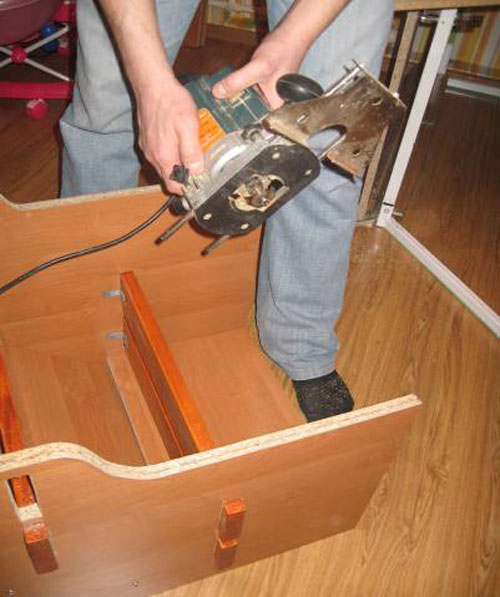

Фрезеровка паза для кромки...



Сооружение подиума с выдвижной кроватью. Владимир Усов



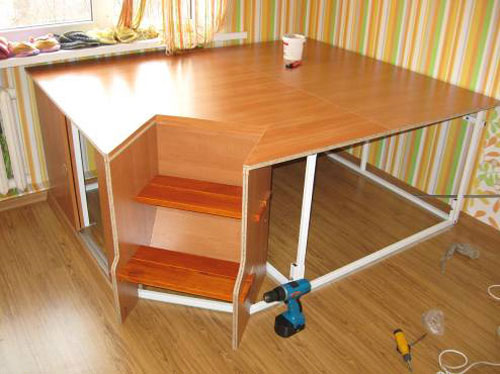

Внутренняя часть подиума – за ступенями. Ступени крепил к верхней плите ЛДСП мебельным уголком.



Сооружение подиума с выдвижной кроватью. Владимир Усов



Уже вырисовываются формы!!! :)))

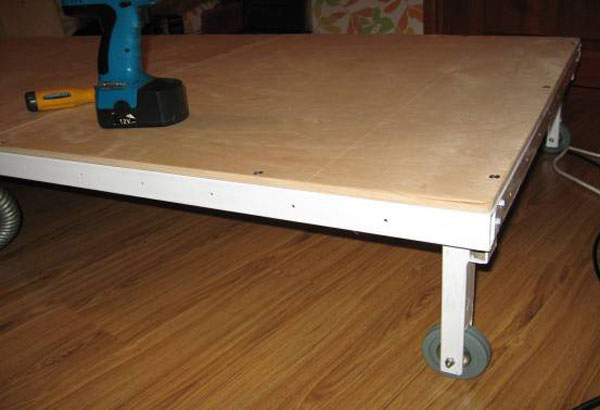

Затем собиралась кровать. Она изначально планировалась выдвижной. К сожалению, полностью убирать её под подиум не получалось: ширина подиума -1,75 м. а длина кровати составляет 2м. Поэтому решили не убирающуюся под подиум видимую часть использовать как кресло. В итоге получилось очень даже удобно. Была сварена прямоугольная металлическая рамка из профиля 20х30 с двумя внутренними поперечными рёбрами жёсткости. Размеры рамки 900 на 2000мм. под матрас. Матрас брали в Одессе – фирмы Magniflex, в вакуумной упаковке. На еталлическую рамку были установлены колёса и прикреплено основание из многослойной фанеры.



Сооружение подиума с выдвижной кроватью. Владимир Усов

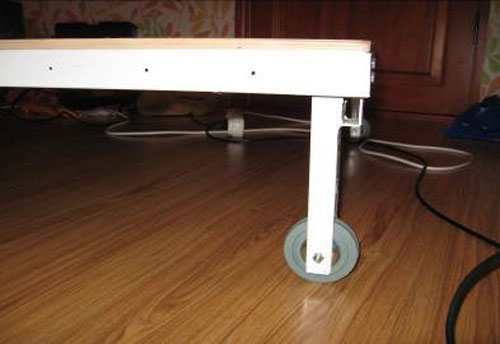

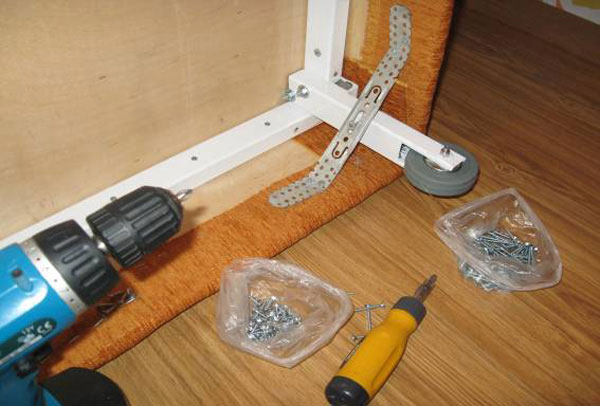

С колёсами отдельная история. Покупал мебельные поворотные. У них отличные резиновые колёса, которые выдерживают значительные нагрузки и к тому же они очень тихие на ламинате.

Но они очень низкие, поэтому их пришлось разобрать и установить их на самодельные стойки, которые также выполнены из профиля 20х30. Стойки крепились к рамке кровати при помощи двух болтов.



Сооружение подиума с выдвижной кроватью. Владимир Усов



Также, заранее, были просверлены отверстия по периметру рамки, для возможности крепления боковых частей.



Сооружение подиума с выдвижной кроватью. Владимир Усов



Боковины (царги) выпиливались тоже из фанеры, затем на них укладывался поролон, и, уже всё это обтягивалось тканью.



Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов



Готовые элементы.



Сооружение подиума с выдвижной кроватью. Владимир Усов



После того, как была собрана кровать и установлена в проём под подиумом необходимо было вырезать лицевую панель подиума. В листе ЛДСП была выпилена центральная часть. Внутренняя часть оклеена Т-образной кромкой на клей ПВА, а наружная часть оклеена меламиновой кромкой при помощи утюга.



Сооружение подиума с выдвижной кроватью. Владимир Усов



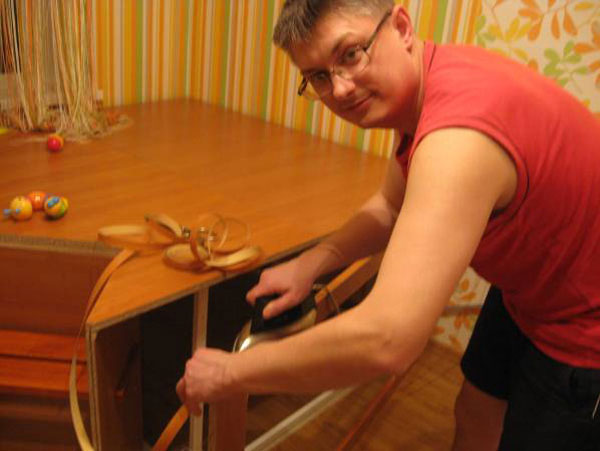

Это я, пытаюсь приклеить меламиновую кромку...



Сооружение подиума с выдвижной кроватью. Владимир Усов



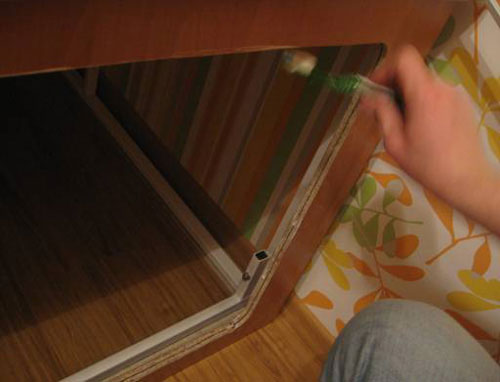

Наношу клей ПВА в паз для укладки Т-образной кромки.



Сооружение подиума с выдвижной кроватью. Владимир Усов

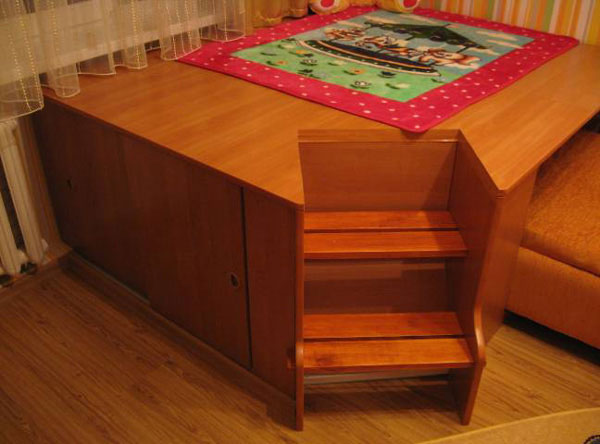

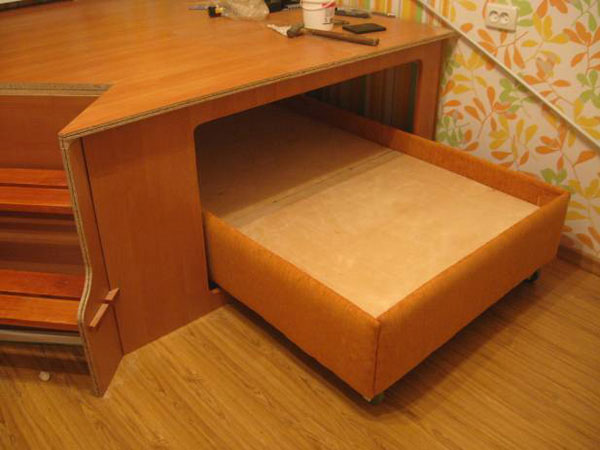

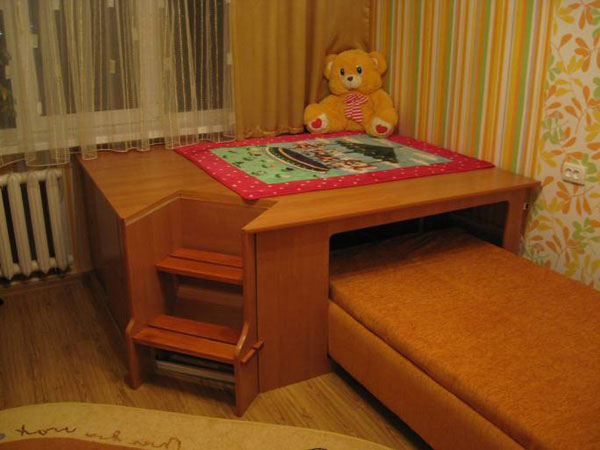

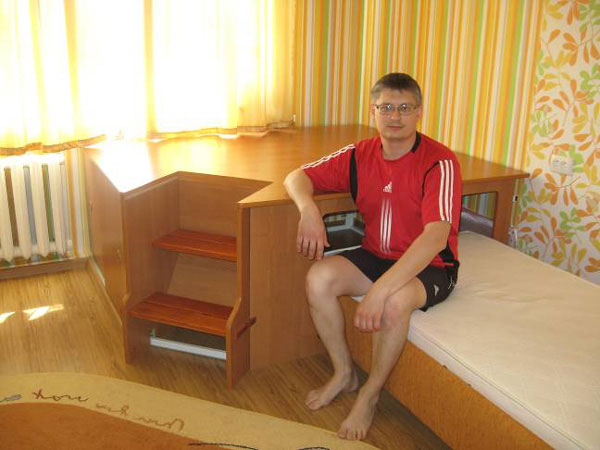

Ну вот, процесс сборки закончен. Перед Вами почти готовое изделие... Решили, что пока малышка растёт, верхнюю поверхность удобно вытирать и мыть в случае необходимости. В дальнейшем планирую укрыть подиум ковролином с большим ворсом – это уже пожелание старшей дочери.



Сооружение подиума с выдвижной кроватью. Владимир Усов

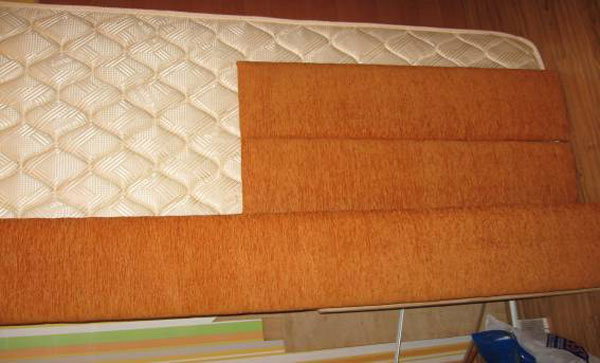

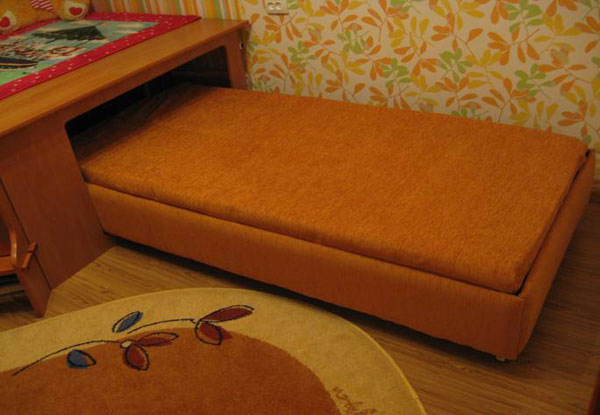

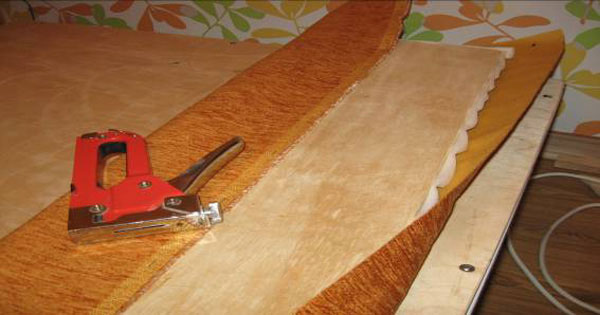

На матрас жена пошила чехол из той же ткани, из которой изготовил боковые поверхности – царги, самой кровати.



Сооружение подиума с выдвижной кроватью. Владимир Усов





Сооружение подиума с выдвижной кроватью. Владимир Усов



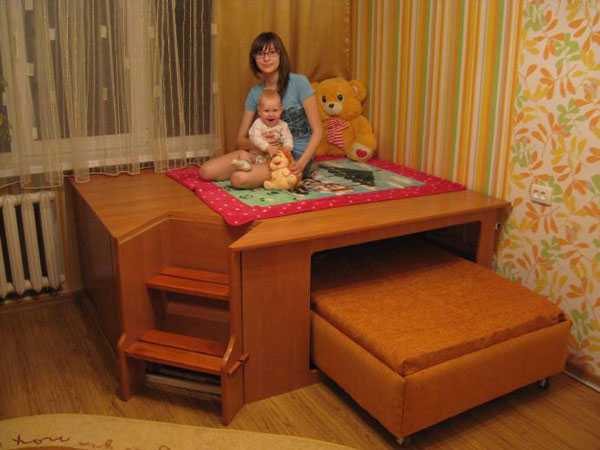

А это мои дочери - помощницы и вдохновители... ;-)) ради которых всё и придумывалось...



Сооружение подиума с выдвижной кроватью. Владимир Усов



Кстати, младшая, по ступеням, забирается наверх очень аккуратно...

Ну вот, теперь можно и немного отдохнуть...



Сооружение подиума с выдвижной кроватью. Владимир Усов



Вот, в общем, и весь процесс расписан. Осталось установить перила, используя металлическую трубку и систему Джокер. К сожалению, всё закончить не успел. Младшая дочь внесла свои коррективы в использование свободного времени родителей! ;-)) В планах собрать мебель в детскую. Желаю всем удачи в конкурсе и побольше новых и полезных идей!

Все материалы и комплектующие покупались на рынке и в строй магазинах г. Тирасполь. Для удобства все расходы перевёл из наших рублей в доллары США. Может быть упустил какую-нибудь мелочь.

Расходы:

Металлический профиль – 20х30мм. 20м (для рамы) 36,0 долл.
Металлический профиль – 20х40мм. 7м (для продольных оснований под верхнюю плиту ДСП) 17,0 долл.
Ламинированное ДСП, толщиной 18мм, цвет «ольха», 3,5 листа размером 2800х2070 с раскроем 63,0 долл.
Кромка меламиновая - 13м 1,2 долл.
Два комплекта роликов на дверцы по 5,5 долл. 11,0 долл.
Направляющие для роликов 2 шт. по 3м. – 6м. по 0,4 долл. 0,8 долл.
Т-образная кромка под фрезу 9м по 0,35 долл. 3,2 долл.
Ролики для кровати по 2,5 долл. - 4 шт. 10,0 долл.
Материал «Флок» для кровати 6 мп по 10,7 долл. за м. 64,0 долл.
Поролон 10мм. - 1 лист 7,0 долл.
Матрас, фирмы «Magniflex» 175.0 долл.

Расходные материалы:

Отрезные диски для болгарки Ø 112мм. – 6шт. х 1,5 долл. 9,0 долл.
Шлифовальный диск - 1шт. 2,0 долл.
Электроды № 2 одна пачка по 4, 5 долл. 4,5 долл.
Свёрла: Ø 3,5мм – 3 шт. по 0,8 долл. 2,4 долл.
Ø 8,0 мм – 1шт. по 1,5 долл. 1,5 долл.
Стяжные болты L-120мм, Ø 8мм (с гайками и шайбами) - 6 шт. по 0,5 долл. 3,0 долл.
Шурупы по дереву L-40мм, Ø 3,5мм 150 шт. 6,0 долл.
Шурупы по металлу L-40мм, Ø 3,5мм 150 шт. 6,0 долл.
Пилки для электролобзика 2 шт. по 1,7 долл. 3,4 долл.
Скобы для степлера - 3 пачки по 0,3 долл. 0,9 долл.

Общая стоимость изделия: 427,0 долл.

Источник
